miniBOOSTER现场增压系统M-HC28
更新时间：2026-08-26 17:17:03
浏览量：0
| 产品型号： | M-HC28 |
| 产品规格： | 进口压力20–207bar，最高出口压力800bar，15种增压比可选，重量3.6kg，高压侧内置可调溢流阀 |
销售热线：0769-22714386
微信：BT2019
产品概述
技术参数
- 进口压力 PIN：20–207 bar
- 最高出口压力 PH：800 bar
- 回油压力 PRETURN：尽可能低（回油至油箱）
- 出口压力 POUTLET = (PIN – PRETURN) × 增压比
- 安装方式：管路直插式
- 重量：3.6 kg
型号说明
A型：不带卸荷阀。B型：带卸荷阀。G型：带比例调节阀（分动态低滞后、故障保护高滞后两种变体，订购时需注明）。材质证书3.1可按需提供。
规格参数
基本参数
| 进口压力 PIN | 20-207 bar |
| 最高出口压力 PH | 800 bar (maximum) |
| 回油压力 PRETURN | 尽可能低 / As low as possible |
| 出口压力 POUTLET | PH = (PIN - PRETURN) x i |
| 安装方式 | 管路直插式 / Inline tube |
| 重量 | 3.6 kg |
| 型号版本 | A=不带卸荷阀,B=带卸荷阀,G=比例调节阀 / A=no DV, B=with DV, G=proportional |
| 材质证书 | 3.1证书可选 / on request |
| 内置功能 | 可调溢流阀 / Adjustable pressure relief valve |
| 可选增压比数量 | 15种 / 15 versions |
流量参数
| 增压比 i | 最大增压输出流量 (L/min) | 最大进口流量 (L/min) |
|---|---|---|
| 1.2 | 3.5 | 40.0 |
| 1.5 | 4.2 | 40.0 |
| 2.0 | 3.2 | 40.0 |
| 2.2 | 2.9 | 40.0 |
| 2.5 | 2.7 | 40.0 |
| 2.8 | 2.5 | 40.0 |
| 3.2 | 2.5 | 40.0 |
| 4.0 | 2.0 | 40.0 |
| 5.0 | 1.6 | 40.0 |
| 6.6 | 1.3 | 40.0 |
| 9.0 | 0.9 | 40.0 |
| 13.0 | 0.6 | 40.0 |
| 16.0 | 0.5 | 40.0 |
| 20.0 | 0.3 | 40.0 |
| 25.0 | 0.2 | 40.0 |
接口类型
| 接口代码 | IN / R | H1 | H2 | H3 |
|---|---|---|---|---|
| 1 | 1/4" BSPP | 1/4" BSPP | - | - |
最大拧紧扭矩（BSPP）
| IN / R / Z | H1 / H2 / H3 | |
|---|---|---|
| 带钢垫圈 with steel washer (IN/R/Z) | 4.0 da/Nm | 4.0 da/Nm (H) |
| 带切边 with cutting edge (IN/R/Z) | 4.0 da/Nm | 4.0 da/Nm (H) |
* 数据取自 miniBOOSTER 官方技术资料。
工作原理
油液经换向阀CV输送至IN口，自由流经单向阀KV1、KV2及DV，流向高压侧H，此时流量最大，实现快进功能。当高压侧H达到泵送压力时，KV1、KV2、DV关闭，末端压力由振荡泵单元OP建立，装置自动停止工作。若压力下降，OP阀将自动动作以维持终压。系统安装有溢流阀以控制最高允许压力。
订购指南
订购示例：M-HC28 – 4.0 – B – 1（增压比i=4.0，内置卸荷阀，BSPP接口）
注意：订购时需指明阀门预设值；如需接口适配器，请参照适配器表指定订购代码，适配器将由工厂预装。
G型有2种变体，订购时需注明：动态-低滞后型示例 M-HC28 – 4.0 – G – 1；故障保护-高滞后型示例 M-HC28 – 4.0 – G – x.x – 1
资料下载

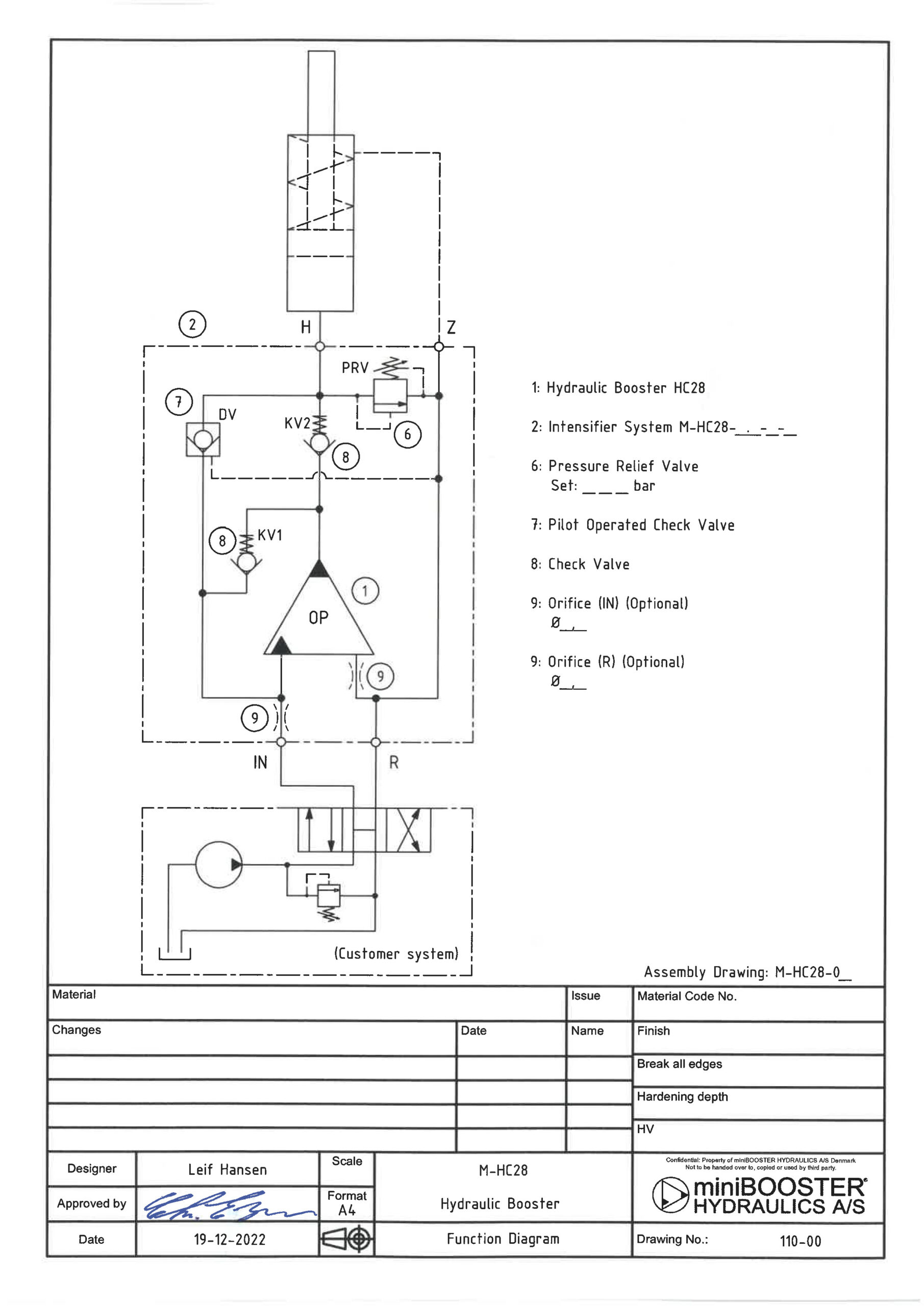

110-00 Function Diagram M-HC28
下载
M-HC28-01 Assembly Drawing M-HC28
下载
2-901-01 HC2W 1/4 BSPP Adapters
下载
